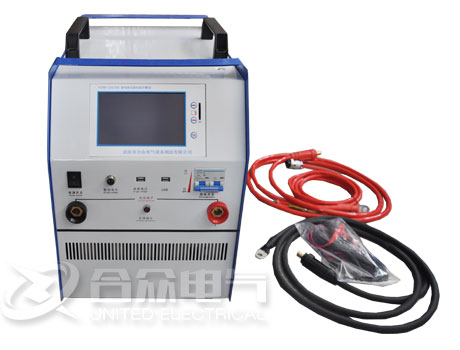

蓄電池充放電測試儀各項測試功能及步驟
1、在線監測測試：
第一步：連接單體電壓采集器。
第二步：把整組電壓測試線連接到電池組兩端。
第三步：插入電源，主機開機。
第四步：進入在線監測參數設置。
第五步：“確定”開始測試。
2、放電測試：
第一步：連接單體電壓采集器。純負載不具此功能
第二步：放電開關，撥到分的位置(防止放電電纜反接，損壞儀器;反接告警提示)。
第三步：把放電線一端連到主機，另一端連到電池組兩端。(注意紅正黑負)。接反會告警提示。
第四步：把整組電壓測試線連接到電池組2端。
第五步：插入電源，主機開機。
第六步：進入放電參數設置。
第七步：將放電開關撥到合的位置。
第八步：“確定”開始測試。
3、充電測試
第一步：連接單體電壓采集器。具有單體單體采集功能。
第二步：放電開關，撥到分的位置(防止放電電纜反接，損壞儀器;反接告警提示)。
第三步：把放電線一端連到主機，另一端連到電池組兩端。(注意紅正黑負)。接反會告警提示。
第四步：把整組電壓測試線連接到電池組2端。
第五步：主機接入AC380V電源，合上交流接觸器開關。
第六步：插入電源，主機開機。
第七步：進入充電參數設置。
第八步：將放電開關撥到合的位置。
第九步：“確定”開始測試。
4、放充電及活化測試
第一步：連接單體電壓采集器。具有單體單體采集功能。
第二步：放電開關，撥到分的位置(防止放電電纜反接，損壞儀器;反接告警提示)。
第三步：把放電線一端連到主機，另一端連到電池組兩端。(注意紅正黑負)。接反會告警提示。
第四步：把整組電壓測試線連接到電池組2端。
第五步：主機接入AC380V電源，合上交流接觸器開關。
第六步：插入電源，主機開機。
第七步：進入放充電參數設置。
第八步：將放電開關撥到合的位置。
第九步：“確定”開始測試。
5、容量快測(選配功能)
第一步：連接單體電壓采集器。
第二步：放電開關，撥到分的位置(防止放電電纜反接，損壞儀器;反接告警提示)。
第三步：把放電線一端連到主機，另一端連到電池組兩端。(注意紅正黑負)。接反會告警提示。
第四步：把整組電壓測試線連接到電池組2端。
第五步：插入電源，主機開機。
第六步：進入容量快測參數設置。
第七步：將放電開關撥到合的位置。
第八步：“確定”開始測試。
